Главная » Электромонтаж » Инструменты электрика » Прозвонка кабеля своими руками

Содержание

Всем знакома ситуация, когда электроэнергия не поступает к розетке либо какому-то осветительному прибору. Зачастую причиной тому бывает обрыв провода. И здесь не обойтись без прозвонки кабеля, питающего всю систему, а также отдельных проводов. Прозвонка кабеля поможет определить, где прошел пробой сети.

Прозвонка кабеля

Распределительные коробки многоквартирных домов, как правило, содержат клубок кое-как заизолированных концов проводов без каких-либо обозначений. Розетки и выключатели, особенно в старых домах, давно отслужили свой срок эксплуатации. Поэтому для определения места обрыва электрической цепи приходится проверять все элементы, заново маркировать жилы кабелей.

В домашних условиях выполнить прозвонку проводов своими руками можно двумя простыми способами:

  • используя мультиметр;
  • с помощью обычной лампочки и батарейки.

Как видите, прозвонка кабеля – это достаточно простой процесс, который может выполнить каждый человек. Если вам будет интересно, тогда можете прочесть про нож электрика.

Прозвонка кабеля с помощью лампочки и батарейки

Необязательно обладать глубокими познаниями в электронике и радиотехнике, чтобы сделать приспособление для прозвонки проводов и кабелей.

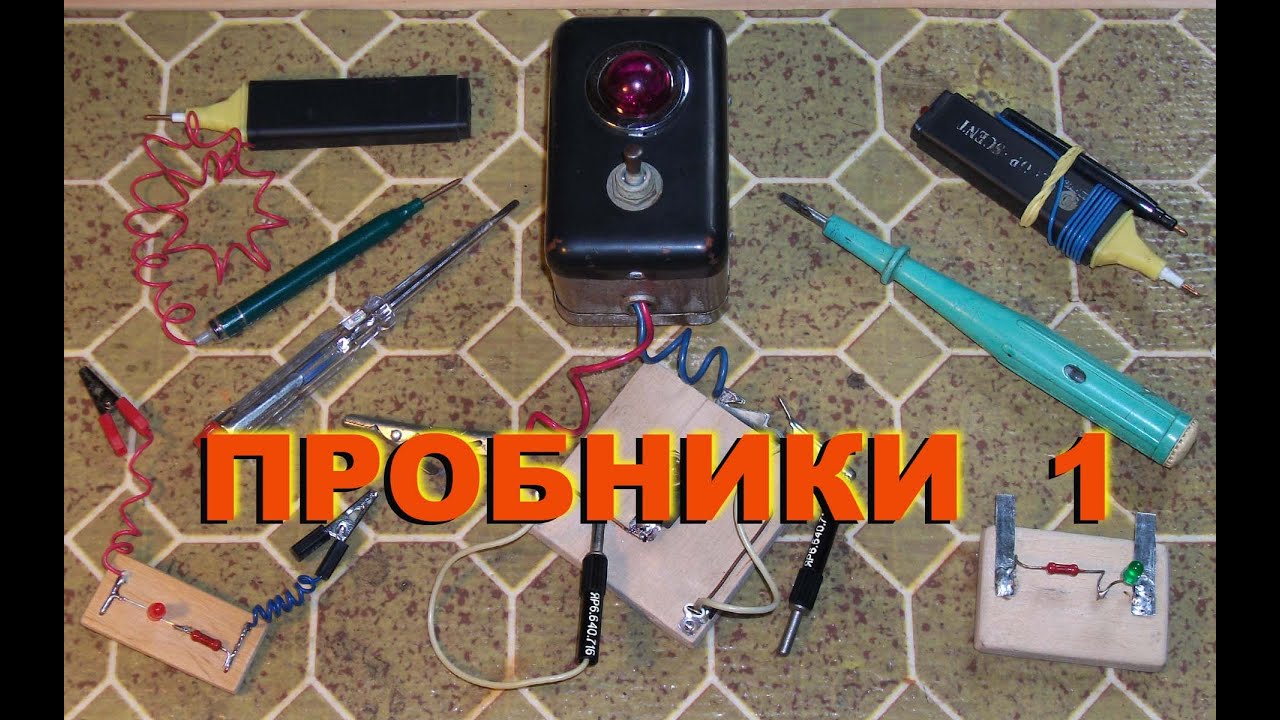

Прозвонка кабеля лампочкой и батарейкой
Для создания этого нехитрого прибора необходима лампочка (вольтаж лампочки не должен быть больше вольтажа батарейки), батарейка (либо несколько соединенных между собой батареек), соединительные провода (их длина должна быть достаточной для прозвонки на большом расстоянии), щуп (металлический стержень). Для удобства в работе на конец соединительного провода можно прикрепить зажим «крокодильчик».

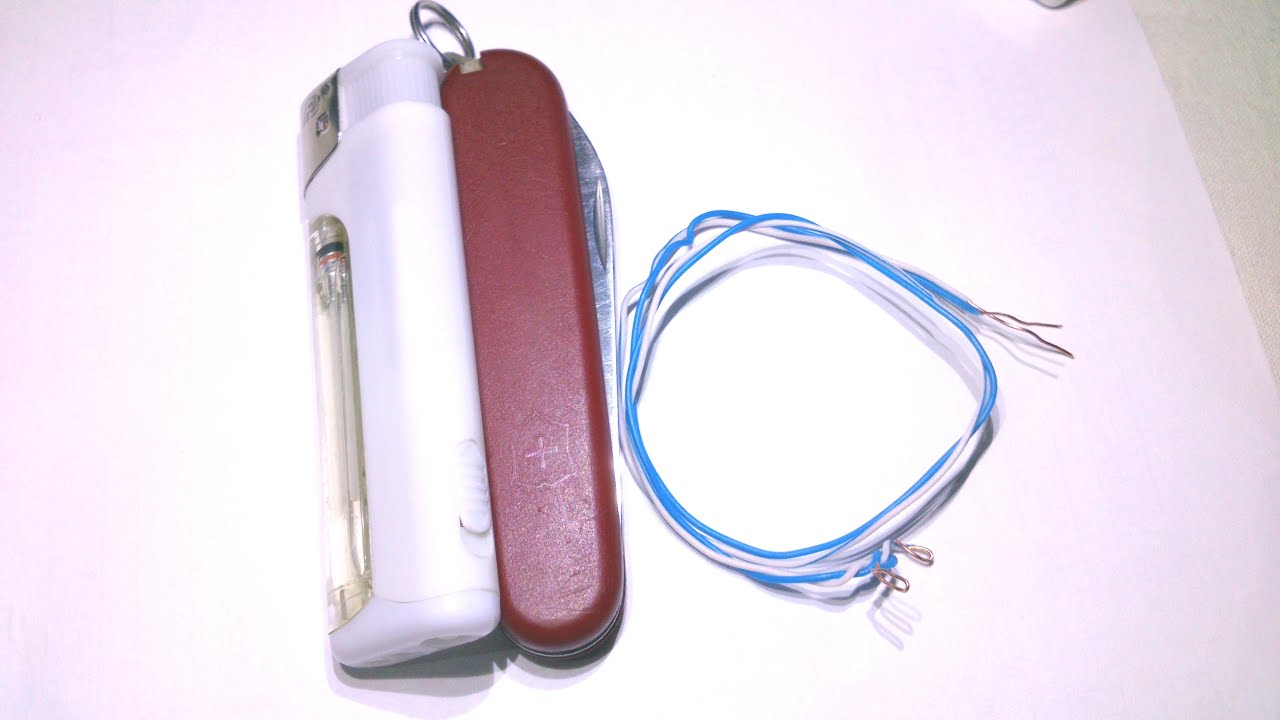

Прозвонка проводов своими руками лампочкой
Как выполнить прозвонку проводов таким приспособлением? Чтобы прозвонка проводов своими руками была правильной, для этого жилы одного конца кабеля маркируют в произвольном порядке.
Зажим типа «Крокодил»
Затем к одной из них с помощью зажима прикрепляют провод от батарейки, а присоединенным к лампе щупом поочередно касаются жил на другом конце кабеля. Если при касании лампочка загорелась, значит это жила, к которой присоединен провод от батарейки.

Прозвонка многожильного кабеля мультиметром

На сегодняшний день прозвонка проводов выполняется с помощью мультимера. Он предназначен для измерения различных параметров электрического соединения (силы тока, сопротивления, переменного и постоянного напряжения и т.д.).

Прозвонка проводов мультимером

Если вам необходимо разобраться – куда идет тот или иной провод, проверить работает ли выключатель, розетка, есть ли контакт, нет ли обрывов в проводке, мультиметр поможет без проблем справиться с подобными задачами.

Щуп мультимера

Прозвонка кабеля с помощью мультиметра выполняется следующим образом. На приборе устанавливается режим прозвонки, который отмечают светодиодом (зависит от модели). В распределительной коробке находим фазу. Для этого включаем автомат и с помощью индикаторной отвертки проверяем все провода. Нужный провод маркируем (можно использовать изоляционную ленту, скотч и т.п.). Затем находим ноль. Если вам будет интересно, тогда читайте, как определить сколько ватт в киловатте.

Мультимер в режиме омметра

Включаем мультиметр на измерение напряжения (если нужно найти 220В, ставим более 600В, зависит от модели). Одним щупом прибора касаемся фазы, другим поочередно тестируем провода. Когда на приборе появляется 220В – нужный провод найден. Маркируем его. По такому же принципу проверяются и маркируются другие пары электропроводов.
Лампочка для прозвонки провода
Для проверки целостности электропроводки отключаем кабель от источника тока. Включаем мультиметр в режиме прозвонки либо в режиме измерения сопротивления в самом низком диапазоне значений. Смыкаем щупы прибора, при этом на экране должны появиться нули, издается писк. Размыкаем щупы и присоединяем их к концам провода. Если кабель цел, прибор показывает нулевое сопротивление. Как видите, прозвонка кабеля это простой процесс и для его выполнения потребуется минимальный набор инструментов.

Читайте также: как использовать НШВИ наконечник.
