Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

Содержание

1 Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

Рекомендуем

2 Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.

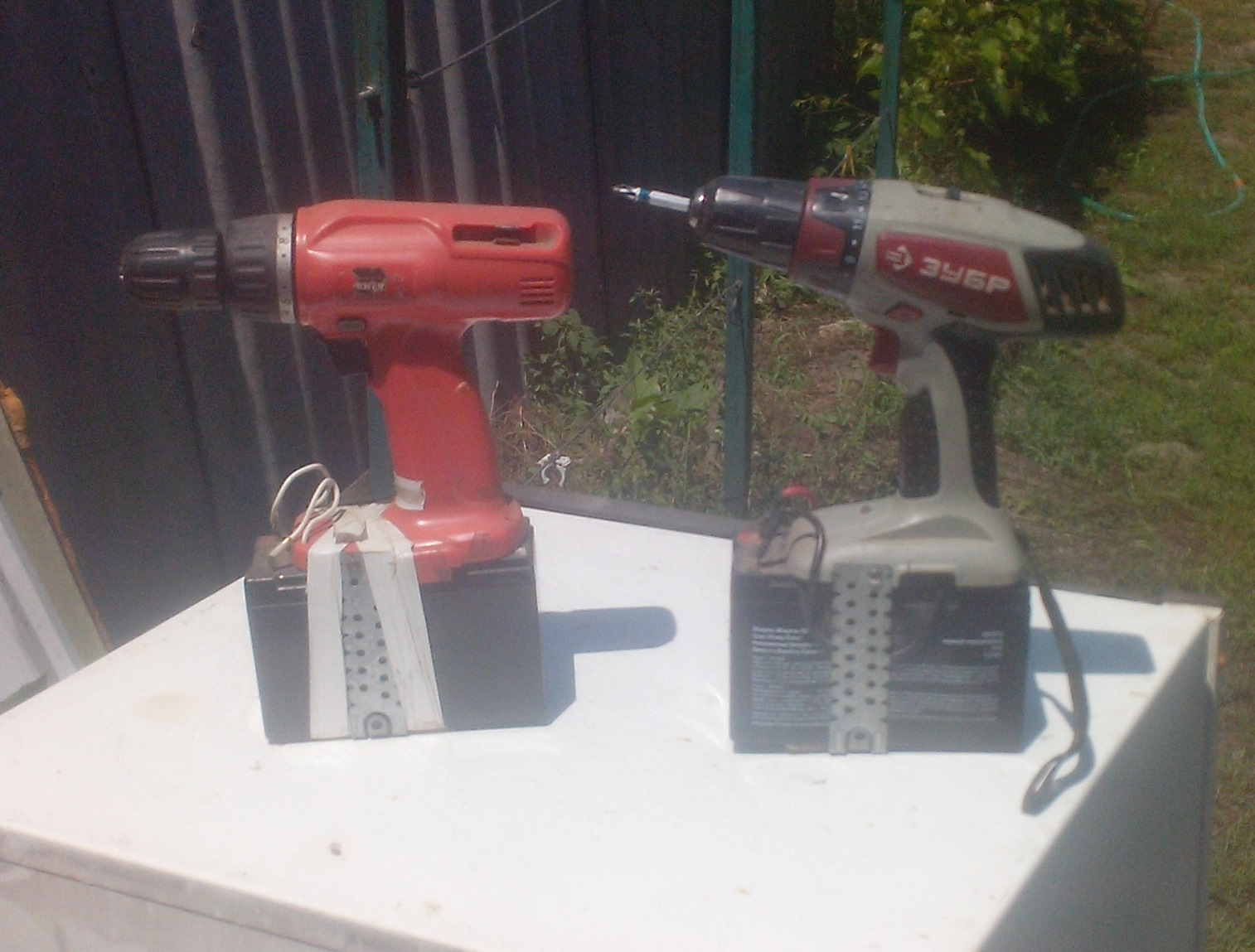

Переделка шуруповерта в сетевой

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата "АТ", который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука? фото

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

3 Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Как разместить БП в корпусе – 3 разные возможности фото

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

4 Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – "крокодилы". В самом шуруповерте без пайки не обойтись, "крокодилы" держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

5 Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.
